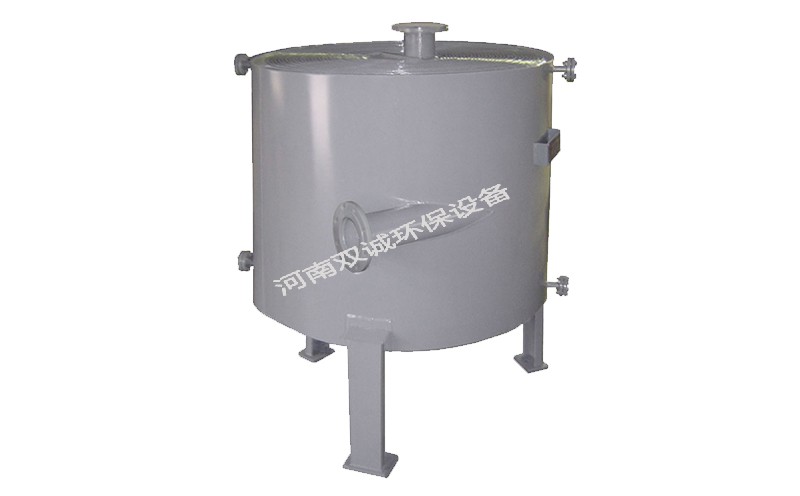

工業化工螺旋板換熱器詳情

工業化工螺旋板換熱器結構性能

1、由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。

4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。

5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。

6、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

工業化工螺旋板換熱器外殼

螺旋板式換熱器的外殼是承受內壓或外壓的連接結構，為提高外殼的承壓能力，螺旋板式換熱器外殼用兩個半圓筒體組合焊接而成。這種組合焊接的關鍵零件是連接板。

連接板與螺旋板及外殼連接是將連接板安放在螺旋體上，兩邊進行焊接，再將兩個半圓形的外殼與連接板焊接，焊接結構采用有襯板的對接焊縫，以使得對接焊縫保證焊接質量。

螺旋板的剛度

螺旋體是一個彈性體，對這樣的彈性構件，當其受壓時容易被壓癟，使設備不能正常操作。一種辦法是增加螺旋體板厚，這是不經濟的；另一種辦法是增加定距柱數量。縮小定距柱間的距離。以此來提高螺旋板的剛度和承壓能力。
